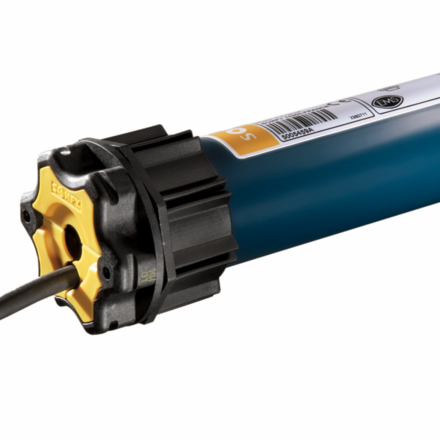

Приводы серий LT 50 и LT 50 NHK (CSI) предназначены для установки в октогональных валы SW60 и SW70. При установке в вал SW60х0.8 привод должен быть укомплектован комплектом, состоящим из адаптера и переходника для вала SW60.



При установке в вал SW 70х1,2 привод должен быть укомплектован комплектом, состоящим из адаптера и переходника для вала SW70 и дополнительным переходным адаптером DS 63.



Для монтажа в роллету приводов серии LT 50 с крутящим моментом до 35 Нм включительно используется крепление Арт. № 9410715



Управление электроприводом осуществляется при помощи элементов управления: выключателей (клавишных, поворотных или замковых) и приборов автоматики, которые имеют встроенную защиту от одновременного включения двух направлений движения. Встроенный в привод конденсатор является не пусковым, а рабочим. Конденсатор служит для обеспечения сдвига фаз между рабочей и вспомогательной обмотками. Возникающее вследствие сдвига фаз в обмотках магнитное поле вызывает вращение ротора.







При необходимости управления несколькими приводами одним выключателем, для каждого привода должна быть предусмотрена отдельная контактная группа. Параллельное подключение – запрещено!

Не допускается управление несколькими приводами одним реверсивным выключателем.
