Описание товара

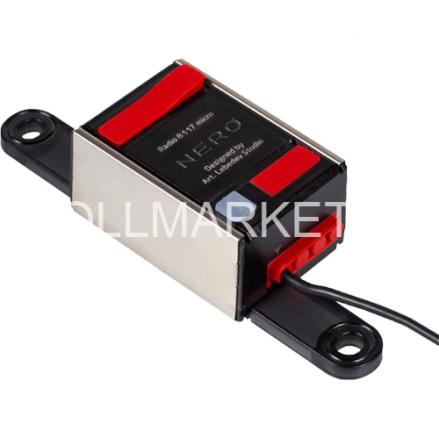

Двухканальная радиокарта представляет собой приемник, питающийся от сети 9-24 В, используемый для управления автоматикой шлагбаумов/ворот всех типов, приборами освещения и прочим электрооборудованием.
Радиокарта Radio 8117 micro управляется с помощью пультов линейки Radio.
Технические особенности устройства
- Возможность независимо друг от друга управлять двумя классами объектов (гаражным освещением и воротной группой);
- Программирование в памяти прибора до 51 пульта.
Установка основных рабочих параметров
Для использования доступен один из трех режимов работы:
1. Одновременная передача сигнала производится на 2 канала приемника – движение объектов происходит при нажатой кнопке пульта, это актуально при одновременном управлении:
- разными типами шлагбаумов либо ворот;
- разными воротными группами гаража;
- гаражными воротами и въездной воротной группой;
- распашными воротами на въезде и установленной отдельной калиткой.
2. Передача непрерывной команды на 2 канала приемника. При этом объект остается в заданном положении до повторного срабатывания клавиши на пульте – актуально при управлении освещением и прочим электрооборудованием.
3. Отправка сигнала на 1-й канал приемника с одновременной отправкой непрерывной команды на 2-й канал. Область применения – управление:
- гаражным освещением и установленными в помещении воротами;
- уличным освещением в сочетании с въездной воротной группой.
Особенности монтажа
Радиокарта устанавливается одним из способов:
- Скрытый монтаж под выключатель или отделку с размещением прибора в монтажной чаше 6х6 см посредством находящихся на корпусе монтажных ушек (крепежные элементы могут быть отломаны за ненадобностью без повреждения корпуса);
- Установка к стенке управляющего блока ворот посредством двустороннего скотча. Место расположения крепления – внутренняя сторона;
- Монтаж вне управляющего блока, выполняется на улице либо во влажном помещении. Допускается при обеспечении дополнительной герметизации корпуса с обеспечением показателя степени защиты IP65 и более.
Характеристики товара
| Параметры | Значения |
| Объекты управления / допустимая нагрузка | блоки управления воротами/шлагбаумами лампы накаливания, галогеновые / 220 Вт обогреватели, вентиляторы / 1000 Вт/5 А |
| Количество объектов управления | 2 |
| Максимальное число пультов: Radio 8117 micro | 51 |
| Диапазон частот, МГц | 434,05 - 434,79 |
| Кодирование | код Radio |
| Питание, AC / DC | ~9 - 24 В 50 Гц / =12 - 30 В |
| Потребляемая мощность, не более, Вт | 1 |
| Выходы | 2 реле с контактами NO, сухой контакт |
| Номинальное коммутируемое напряжение, В | ~250 / =30 |
| Размеры, мм | 51x51x29 |
| Степень защиты, обеспечиваемая оболочкой | IP 20 |
| Рабочая температура, °C в дополнительном корпусе IP 65 | 0 … +40 -30 …+50 |
| Установка | в монтажную чашку 60х60 мм; к внутренней стенке блока управления шлагбаума, воротами; наружная - при использовании доп. герметичного корпуса IP 65 |
